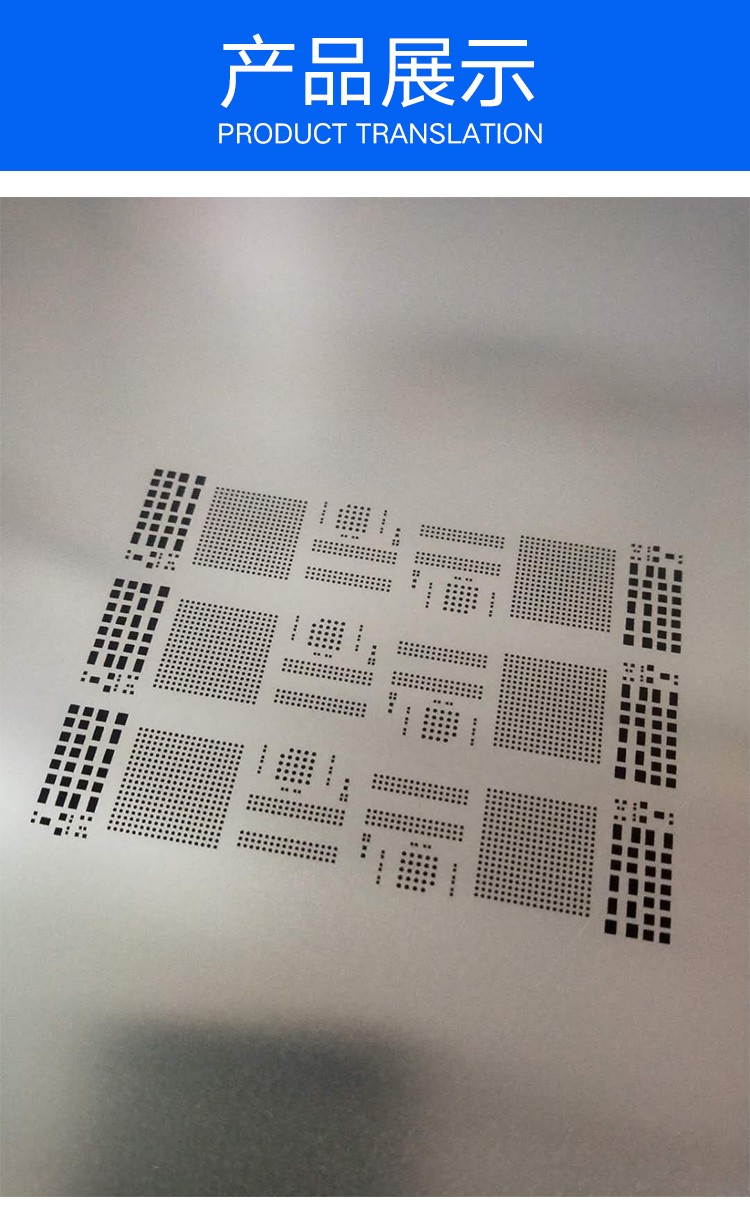

SMT钢网
  • SMT钢网
Loading...
SMT钢网

价格 :
  • 时间 : 2019.04.02

数量:




  • 产品介绍
  • 产品留言


锡浆网开口设计元件 类型PITCH焊盘宽度焊盘长度开口宽度开口长度模板厚度PLCC1.27mm0.65mm2.00mm0.6mm1.95mm0.15-0.25mmQFP0.635mm0.35mm1.50mm0.32mm1.45mm0.15-0.18mmQFP0.50mm0.254-0.33mm1.25mm0.22-0.25mm1.2mm0.12-0.15mmQFP0.40mm0.25mm1.25mm0.2mm1.2mm0.10-0.12mmQFP0.30mm0.20mm1.00mm0.15mm0.95mm0.07-0.12mm0402 0.50mm0.65mm0.45mm0.6mm0.12-01.5mm0201 0.25mm0.40mm0.23mm0.35mm0.07-0.12mmBGA1.27mm0.80mm 0.75mm 0.15-0.20mmμBGA1.00mm0.38mm 0.35mm0.35mm0.10-0.12mmμBGA0.50mm0.30mm 0.28mm0.28mm0.07-0.12mmFlip chip0.25mm0.12mm0.12mm0.12mm0.12mm0.08-0.10mmFlip chip0.20mm0.10mm0.10mm0.10mm0.10mm0.05-0.10mmFlip chip0.15mm0.08mm0.08mm0.08mm0.08mm0.03-0.08mm
                  蚀刻钢网  0402060308051206 以上厚度 (mm)0.10-0.120.15-0.180.20.25-0.3                        模板开口及尺寸:                        (1) 印刷模板开口一般开成长条孔或圆孔                        (2) 印刷模板一般应在对角开两个对位 Mark 点                        ,以便对位。     0603080512063212D(mm)0.350.550.81.0

印焊锡模板开口特殊修改方案 IC 开口修改方案
 ( 1) SOT23 、 SOT224 、 SOT89 等晶体管按 1 : 1 开口;
           ( 2)开口尺寸可按要求准确修改;
           ( 3)焊盘尺寸大于 2.5×4mm 的中间需架 0.3-0.5mm 的桥。
